类加载与脱壳机

自制脱壳机，将公开了源码的Fart6移植到Fart10，同时去除一些Fart特征。

loadClass的过程

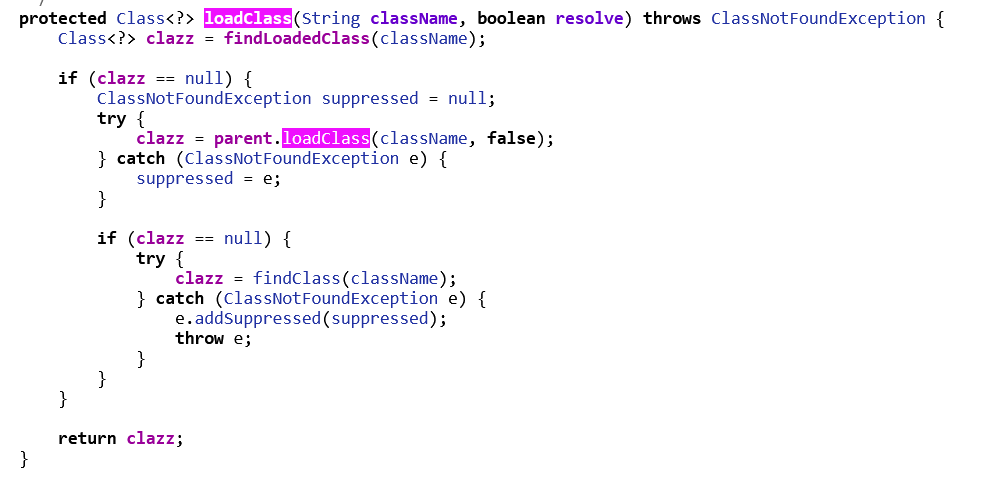

loadClass的过程可以总结成：1.判断是否是当前类加载器加载了此类；2.若不是，让父加载器加载此类；3.若父加载器加载失败，由当前加载器加载。

一般实现类加载，同时使用ClassLoader的实例调用loadClass。

可以看到，ClassLoader.loadClass(String className)间接调用重载函数，resolve在这里不起作用，在JVM中，如果resolve为true，表示加载类之后是否需要立即进行链接操作中的解析步骤。（链接包括：验证、准备（分配空间）、解析），而在安卓虚拟机中，这里忽略resolve。

1 findLoadedClass（ClassLoader）——查询当前加载器是否加载了目标类

findLoadedClass是用来检查缓存的，这个方法会检查当前ClassLoader实例是否已经加载过名为className的类，每个ClassLoader实例都有一个缓存区，用来存放已经加载过的类。

如果当前实例是启动类加载器，则将局部变量 loader 设为 null。这是因为查询启动类加载器加载的类通常需要通过 VM 的特殊 native 接口，并使用 null 来代表它。

如果当前实例不是启动类加载器（比如是 AppClassLoader 或 PathClassLoader 等），则将 loader 设置为 this，即当前 ClassLoader 实例本身。

findLoadedClass（VMClassaLoader、JNI函数）

这里的VMClassLoader.findLoadedClass是一个static的JNI函数，具体实现在native层，目录为：/art/runtime/native/java_lang_VMClassLoader.cc。

这个 C++ 函数 VMClassLoader_findLoadedClass 的核心目的是：接收一个 Java 层的 ClassLoader 对象和一个类名字符串，然后在 ART 虚拟机内部的数据结构中查找，判断这个特定的 ClassLoader 是否已经加载并解析了具有该名称的类。如果找到了并且类是可用状态（已解析），就返回对应的 Java Class 对象 (jclass)；否则返回 nullptr。

现在来简单解释一下下图的函数VMClassLoader_findLoadedClass。

第31行，env是标准的JNI的接口，提供java与native之间的交互。soa可以理解为ART对JNI交互的封装与简化，它的底层还是使用env来工作，但自动管理线程状态，更安全、方便。

第32行，将Java层的jobject javaLoader解码成ART内部表示的mirror::ClassaLoader*指针loader，这里的mirror是ART中表示Java堆对象的类的命名空间。

第33行，将javaName从java的jstring转换成c/c++使用的UTF-8编码字符串。

第37行，获取ClassLinker实例，ClassLinker实例要负责类的加载、链接（验证、准备、解析）、初始化。所有类查找、类定义、解析相关的操作，都要经过ClassLinker。

第38行，将点分格式的类名转换成虚拟机内部使用的描述符，即斜杠格式。

第39行，将类描述符转换成唯一的哈希值。

第40行，根据哈希值、loader、类描述符、当前的线程（soa.Self()返回线程Thread指针），来去找*唯一的类。

这里重点关注LookupClass。

LookupClass

在LookupClass中。

第一阶段，查主表。（缓存查找）

使用 ReaderMutexLock 获取对 ClassLinker 内部类表的读取锁，保证线程安全。

调用 LookupClassFromTableLocked 在主要的类表（包括 Zygote 预加载表 pre_zygote_class_table_ 和运行时表 class_table_）中查找。

如果在表中找到了匹配的类 (result != nullptr)，就立即返回结果。锁会自动释放。

第二阶段，查启动镜像（启动类加载器）。

仅当第一阶段失败、查找的是启动类加载器 (class_loader == nullptr)、且需要查找镜像时，才执行这里。

调用 LookupClassFromImage(descriptor) 尝试在 dex_caches_ 中查找。

如果找到了 (result != nullptr): 调用 InsertClass 将其加入主类表（可能是 class_table_），起到缓存作用，然后返回找到的 result。

如果还没找到 (result == nullptr): 增加查找镜像失败的计数器。如果失败次数超过阈值 (kMaxFailedDexCacheLookups)，则触发一个优化操作 MoveImageClassesToClassTable()，将所有启动镜像中的类都添加到主类表中，以加速后续查找。最后返回 nullptr。

LookupClassFromTableLocked

在LookupClassFromTableLocked中，pre_zygote_class_table_记录着预加载的类（Zygote进程在创建时，初始化了虚拟机并加载了一系列预加载的动态链接库，这些动态链接库里的类记录在这个预加载类表里）。而class_table_则是动态类表，它存储了 Zygote 之后由各种 ClassLoader 加载的类，以及从启动镜像（image）查找到并缓存起来的类。

LookupClassFromImage

函数LookupClassFromImage是从启动类加载器的dex_cache中找目标类，DexCache类用于关联DexFile对象。

2 parent.loadClass——委托父加载器加载

上述流程已经把如何寻找一个类讲得很详细了，接下来讲委派双亲机制。

下图中，在findLoadedClass找不到className后，就会尝试执行parent.loadClass，让父加载器去加载，父加载器的执行流程也是：findLoadedClass、parent.loadClass、findClass。

所以，这里不细讲委派机制（双亲委派机制不难），直接讲如何加载一个未加载的类。

3 findClass——自己加载

这里分析的是BaseDexClassLoader的findClass，一般整体壳都绕不开BaseDexClassLoader，BaseDexClassLoader的父类是ClassLoader，我们之前分析的findLoadedClass和parent.loadClass都是ClassLoader类中，loadClass里出现的函数。BaseDexClassLoader并没有实现自己的loadClass，所以loadClass都是从ClassLoader继承过来的。

但ClassLoader的findClass已经被BaseDexClassLoader覆写了，我们这里就需要分析findClass。

findClass 函数的核心职责就是：在当前 ClassLoader 管理的一系列 Dex 文件中，按顺序查找指定的类，如果找到，就加载并定义它。

下图中，pathList是个老熟人了。

pathList——属于类DexPathList

pathList是BaseDexClassLoader声明的一个DexPathList类型的私有成员变量。

关于DexPathList，从字面上来看，它是存储Dex路径列表的一个变量，从功能上来说，它存储的路径包括：apk的路径、dex的路径、jar的路径、class的路径等。然而，类DexPathList存储路径的列表（成员变量）叫dexElements，这一度让我以为——“一个Element实例代表一个Dex文件路径”，这个概念其实是错的。

通过注释，其实可以知道，这个成员变量应该叫pathElements，结果因为Facebook app改了名字，What can I say。

纠正一下上面的概念，这里的dexElements是一个Element数组，每个Element实例存储的是一个路径，这个路径要是指向apk，可能包含不止一个Dex，所以一个Element实例代表一个Dex文件路径的概念是错误的。

接着看看DexPathList的findClass。

可以看到，这里取出了每个Element实例，并取出了element.dexFile赋给dex，然后调用了dex.loadClassBinaryName去找目标类是否在当前的文件（apk/dex/jar/class）中。

dexElements——属于类Element

类Element是定义在DexPathList的静态内部类，从成员变量中可以看出，它存储的类型有apk/zip/dex等，还有一个很关键的成员变量dexFile。

mCookie——属于类DexFile

DexFile的mCookie很重要，在native层中，通过相关函数的调用，可以利用mCookie去获取DexFile（可以理解为PathFile）里存放的所有Dex文件。

阅读DexFile.java中的代码，会发现mCookie的值由jni函数openDexFileNative获得。

java层openDexFileNative对应着native层的DexFile_openDexFileNative。

第154-161行，将输入的jstring转换成c/c++的const char*来使用。

第163行，获取ART运行时的ClassLinker实例，打开Dex文件和处理OAT文件是ClassLinker的职责之一。

第164行，创建一个std::vector，用于存放成功打开的DexFile对象。

第165行，创建error_msgs用于收集打开过程中可能出现的错误信息。

第167行，可以理解为OpenDexFilesFromOat将已打开的Dex文件(们)的内部句柄打包成一个long[]数组，返回给dex_files。

第170行，将这些句柄从native类型转换成JNI类型，赋值给array，array会通过return赋给Java层的mCookie。

于是我们知道了，mCookie是已打开的Dex文件们的句柄数组指针。

loadClassBinaryName——属于类DexFile

回到这张图，讲DexFile的loadClassBinaryName。

直接跳转到defineClass。

再跳转到defineClassNative。

defineClassNative是一个静态JNI函数。

第220行，眼熟吧，将cookie转换回了dex_files句柄数组。

第234行，遍历每一个打开的Dex文件句柄。

第235行，通过函数FindClassDef，去每个Dex文件里寻找目标Class是否存在。

第236行，如果存在，则通过ClassLinker的实例class_linker，对这个Dex文件进行注册，加入dex_caches。

FindClassDef——找到类定义

这个函数的核心目的是：在当前的 DexFile 对象所代表的 Dex 文件内部，根据给定的类描述符 (descriptor) 字符串和其哈希值，查找并返回对应的 DexFile::ClassDef 结构体指针。

其中，第481-485行，在解析一个Dex文件，获得Class的数量。

第486-499行，遍历类定义表，根据类定义结构的class_idx_是指向type索引表，这里通过描述符descriptor获取到了type_idx，然后和每个类的class_idx_进行比较，以此找出类。

下图是ClassDef的结构。

RegisterDexFile——将DexFile加入缓存

dex_cache会被加入ClassLinker中的dex_caches_中（通过dex_caches_.push_back），ClassLinker会通过这个列表跟踪所有已注册的Dex缓存，建立了dex_cache和dex_file之间的连接（dex_cache->SetDexFile(&dex_file)）。

这个过程确保了每个被 ART 管理的 Dex 文件都有一个对应的 DexCache，并且 ClassLinker 能够找到并管理这些缓存。

DefineClass——类的加载、链接、初始化

这个函数是实际定义一个新类的核心逻辑。它接收一个在 dex_file 中找到的类定义 dex_class_def，以及要使用的 class_loader，然后负责创建对应的运行时 mirror::Class 对象，并执行加载和链接的关键步骤。

第1816行-1829行，处理特殊的类。

第1831-1841行，分配内存创建Class对象。

第1842行，将DexFile对应的DexCache设置到Class对象中。

第1844行，用ClassDef和ClassLoader信息填充Class对象。

第1847-1850行，为String类专门进设置标志。——没深入分析。

第1853-1854行，获得这个类的锁，防止并发初始化，记录当前线程为类的初始化线程。

第1857行，根据描述符、Class对象.Get()、类描述符的hash值插入一个新加载的类到类表class_table_中。

第1858-1862行，插入失败，说明被其它线程插入了，使用已存在的Class对象并确保它已经被解析。

第1868-1876行，加载类的成员（字段和方法信息），如果失败，标志Class状态为Error。

第1878-1879行，此时类状态应该为Loaded（成员已经加载，但父类/接口未连接）。

第1880行，加载并链接父类和接口。

第1894行，执行链接（验证、准备、解析字段/方法、设置vtable/iftable等）。

最后返回的是一个定义并链接好的Class对象。

整个逻辑如下图所示。

（注：说明一下，Java的DexFile类和C/C++的DexFile类不一样，Java的DexFile通常指向一个APK文件或JAR文件或Dex文件等等，所以一个DexFile类可能会存储着许多个Dex文件；而C/C++的DexFile类指向一个Dex文件）

一个 Java DexFile 对象虽然是基于一个单一的源文件路径 (APK/JAR) 创建的，但它内部通过 mCookie (一个 long[] 数组) 可以管理从该源文件或其对应的 OAT 文件中加载出来的一个或多个底层的 C++ art::DexFile 实例。这对于支持 Android 的 MultiDex 机制至关重要。

Fart的逻辑

Fart脱壳的步骤主要分为3步：

1.找到合适的点，通过DexFile结构脱下完整的dex；

2.主动调用类中的每一个方法，并实现对CodeItem的dump；

3.修复Dex。

整体壳

下图是Fart的第1点的逻辑。

一个类的初始化函数是不会被直接编译成OAT代码的，而一个Java的Method，除了走OAT代码模式，就必须走解释器模式，解释器模式必须经过函数Execute，因此，可以在Execute里针对进行dump，以完成整个dex的dump。

抽取壳

下图是Fart的第2点逻辑。

之后，又有人写了一个FartExt，逻辑如下。
